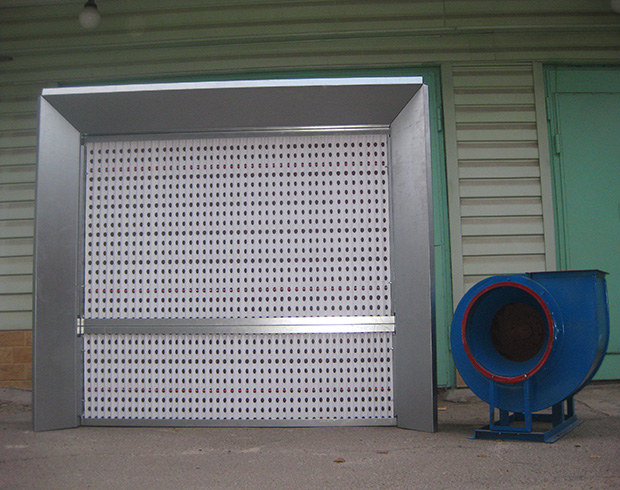

Фарбувальна камера КС 1750
ТЕХНІЧНИЙ ОПИС ОБЛАДНАННЯ
Корпус камери для фарбувальних робіт конструктивно виконаний з профільованих панелей виготовлених з високоякісного, вкритого цинком (250 г/м2), сталевого листа. Кріплення панелей між собою виконується за допомогою болтових з'єднань, що спрощує складання камери та не потребує висококваліфікованих фахівців.
Вентилятор має спеціальну іскробезпечну конструкцію. Корпус вентилятора виконаний з конструкційної сталі та вкритий лакофарбовим покриттям. Спеціальна конструкція робочого колеса вентилятора унеможливлює виникнення іскри під час роботи вентилятора. В базовій комплектації на вентилятор встановлений двигун загальнопромислового виконання.
Принцип роботи. Вентилятор в іскробезпечному виконанні створює розрідження в середині камери, за рахунок системи фільтрів розрідження створює рівномірний повітряний потік в робочій зоні. Повітряний потік забезпечує переміщення лакофарбового туману та пилу на поверхню фільтрів, а також видалення парів розчинників за межі приміщення. Очистка повітря від лакофарбових забруднень проходить в два ступені. Перший – високотехнологічний картонний фільтр, очищує повітря до 97%, дозволяє накопичувати до 15 кг лакофарбових відкладень на 1 м2. Другий ступінь - скловолоконний Paint Stop G3, забезпечує очистку до 94% та може накопичувати до 10 кг лакофарбових відкладень на 1 м2. Загалом комбінація двох фільтрів забезпечує очистку повітря до 99%.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ
Камера для фарбувальних робіт постачається в розібраному вигляді, складання проводиться на місці встановлення. Складання камери можуть проводити працівники не високої кваліфікації та без спеціальних навиків. Камера встановлюється на рівну підлогу і кріпиться до неї. Корпус камери має самонесучу конструкцію. Універсальна конструкція камери дозволяє виконати підключення витяжного повітропроводу з лівої або з правої сторони.
Відвантаження обладнання зі складу підприємства м. Київ.
ГАБАРИТНІ ТА ПРИЄДНУВАЛЬНІ РОЗМІРИ КАМЕРИ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ КАМЕРИ
Модель | КС 1750 |
---|---|
Габаритні розміри Д х Ш х В, мм | 2120 х 875 х 1745 |
Робоча зона Д х Ш, мм | 1800 х 1400 |
Продуктивність, м3/год | 3000 - 4700 |
Повний тиск, Па | 450 - 600 |
Швидкість повітря в робочій зоні, м/с | 0,25 – 0,38 |
Потужність вентилятора, Вт | 1100 |
Площа фільтра першого ступеня, м2 | 2,6 |
Площа фільтра другого ступеня, м2 | 1,6 |
