Припливна вентиляція

При роботі витяжної вентиляції фарбувальної камери з приміщення віддаляється від 4 до 8.5 тис. м3/год теплого повітря. Відповідно, для відновлення повітряного балансу через негерметичність вікон і дверей починає надходити холодне, запилене повітря з вулиці і суміжних робочих приміщень (при якісній герметизації фарбувального приміщення виникає «вакуум», що призводить до падіння продуктивності витяжного вентилятора і різкого погіршення процесу видалення парів розчинника і сухого залишку фарби).

Для нейтралізації процесів, що призводять до погіршення якості фарбувальних робіт, рекомендується встановлення спільно з фарбувальними камерами серії КС припливної вентиляції з метою забезпечення повітряного балансу фарбувальної камери, очистки та підігріву повітря, що подається.

Для організації припливної вентиляції в камері для фарбування згідно схеми приведеної нижче, необхідні наступні елементи:

1. Вентилятор

Для примусової подачі повітря в камеру використовуємо вентилятор в іскробезпечному виконанні з різнорідних металів. В таблиці показані характеристики вентилятора для різних фарбувальних камер.

Вентилятор
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Параметр КС 1750 КС 2500 КС 3000
Вентилятор ВЦ4-75 №5 ВЦ4-75 №6,3 ВЦ4-75 №6,3
Продуктивність, м3/год 4000 - 6200 6300 - 8000 7000 - 10000
Повний тиск, Па 550 - 400 450 - 350 800 - 500
Частота обертання, об/хв 950 950 950
Потужність, кВ 1,1 1,5 2,2
ККД вентилятора, % 0,85 0,85 0,84

2. Фільтр попередньої очистки

Фільтр попередньої очистки

Фільтр попередньої очистки призначений для захисту теплообмінника від забруднення та зменшення пилового навантаження на фільтр тонкої очистки. Монтажний розмір фільтра складає 1000 х 500 (мм), довжина 200 мм. Клас очистки повітря G4.

3. Зворотній клапан гравітаційної дії

Зворотній клапан призначений для перешкоджання самовільному витоку теплого повітря з приміщення, та захисту теплообмінника від розморожування шляхом ізоляції від атмосферного повітря, в той час коли вентиляція не працює.

4. Повітророзподільний короб (пленум бокс) з фільтром тонкої очистки

  • Повітророзподільний короб
  • Повітророзподільний короб
  • Решітка з фільтром

Повітророзподільний короб призначений для подачі повітря безпосередньо в камеру для фарбування, доочистки повітря, та рівномірного розподілу потоку повітря по всьому об’єму камери. Складається з короба виготовленого з оцинкованої сталі та спеціальної решітки з фільтром класу F5. Конструкція забезпечує легкий доступ до фільтра для його заміни. Монтажний розмір решітки складає 1000 х 1000 (мм), монтажний розмір короба по повітрю 1000 х 500 (мм). Габаритний розмір секції в зборі 1000 х 1100 х 650 (мм). Пропускна здатність секції складає 3000 м3/год.

Для фарбувальних камер необхідна наступна кількість секцій:

5. Повітроводи

Повітроводи необхідні для з’єднання елементів припливної вентиляції між собою. Виготовляються повітроводи з оцинкованої сталі. Номенклатура та кількість повітроводів розраховуються індивідуально до кожного об’єкта замовника.

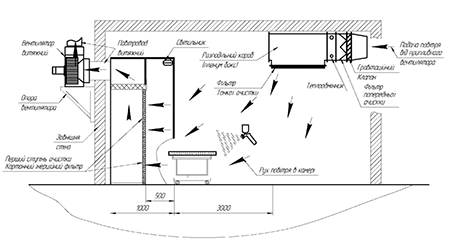

Схема та процес монтажу припливної вентиляції фарбувальної камери
Схема припливної вентиляції Приточна вентиляція в процесі монтажу
